육각 볼트
Hex Bolt
Hexagon Head Bolt

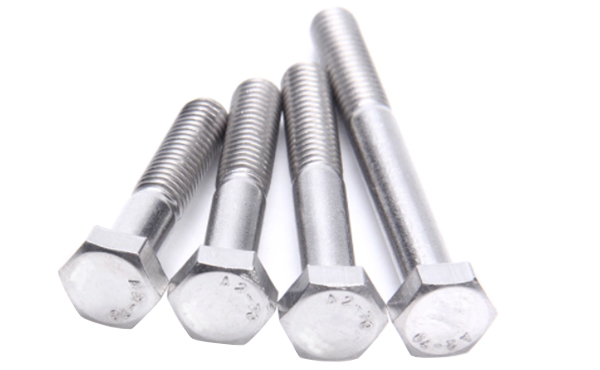

6각볼트-호칭지름
육각형 머리를 스패너나 렌치로 체결하는 볼트로
기계·설비 및 구조물 조립에 폭넓게 사용됩니다.

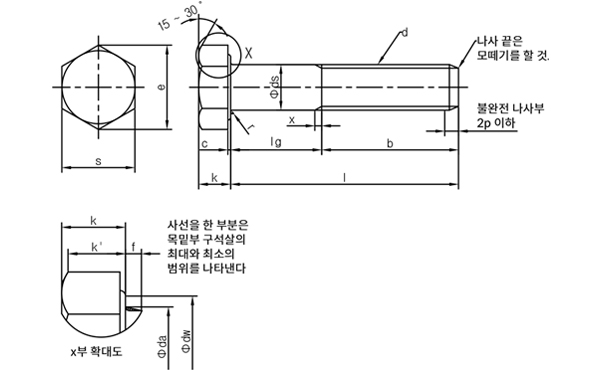

6각 볼트 (호칭 지름 6각 볼트)
단위 : mm표를 좌우로 밀어 전체 규격을 확인할 수 있습니다.
| 나사의 호칭 (d) |
피치 (P) |
b | c | da | ds | dw | e | f | k | k' | r | s | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [20] | [22] | [23] | 최소 | 최대 | 최대 | 최대 (기준치수) |
최소 | 최소 | 최소 | 최대 | 호칭 (기준치수) |
최소 | 최대 | 최소 | 최소 | 최대 (기준치수) |
최소 | ||
| M5 | 0.8 | 16 | - | - | 0.15 | 0.5 | 5.7 | 5 | 4.82 | 6.7 | 8.63 | 1.2 | 3.5 | 3.26 | 3.74 | 2.28 | 0.2 | 8 | 7.64 |
| M6 | 1 | 18 | - | - | 6.8 | 6 | 5.82 | 8.7 | 10.89 | 1.4 | 4 | 3.76 | 4.24 | 2.63 | 0.25 | 10 | 9.64 | ||
| M8 | 1.2 | 22 | 28 | - | 0.6 | 9.2 | 8 | 7.78 | 11.4 | 14.2 | 2 | 5.3 | 5.06 | 5.54 | 3.54 | 0.4 | 13 | 12.57 | |
| M10 | 1.5 | 26 | 32 | - | 11.2 | 10 | 9.78 | 14.4 | 17.59 | 2 | 6.4 | 6.11 | 6.69 | 4.28 | 0.4 | 16 | 15.57 | ||
| M12 | 1.75 | 30 | 36 | - | 13.7 | 12 | 11.73 | 16.4 | 19.85 | 3 | 7.5 | 7.21 | 7.79 | 5.05 | 0.6 | 18 | 17.57 | ||
| (M14) | 2 | 34 | 40 | - | 15.7 | 14 | 13.73 | 19.2 | 22.78 | 3 | 8.8 | 8.51 | 9.09 | 5.96 | 0.6 | 21 | 20.16 | ||
| M16 | 2 | 38 | 44 | 57 | 0.2 | 0.8 | 17.7 | 16 | 15.73 | 22 | 26.17 | 3 | 10 | 9.71 | 10.29 | 6.8 | 0.6 | 24 | 23.16 |
| M20 | 2.5 | 46 | 52 | 65 | 22.4 | 20 | 19.67 | 27.7 | 32.95 | 4 | 12.5 | 12.15 | 12.85 | 8.5 | 0.8 | 30 | 29.16 | ||
| M24 | 3 | 54 | 60 | 73 | 26.4 | 24 | 23.67 | 33.2 | 39.55 | 4 | 15 | 14.65 | 15.35 | 10.3 | 0.8 | 36 | 35 | ||
※ 위 치수는 참고용이며, 제품의 품질 향상을 위해 예고 없이 변경될 수 있습니다.
