작은 나사
Small Screw

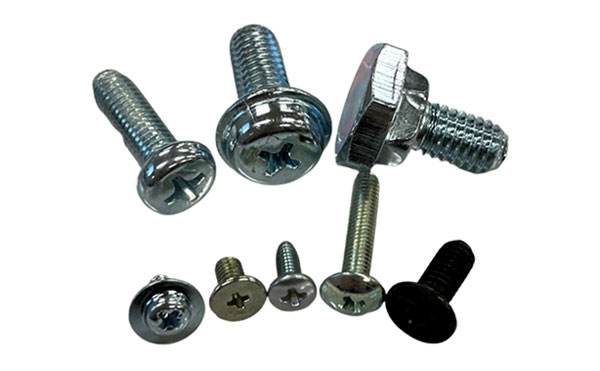

Raised Countersunk Head Screw
둥근접시머리 작은나사
접시머리 구조에 윗면이 둥글게 돌출된 나사로
안정적인 체결과 깔끔한 외관을 함께 제공합니다.

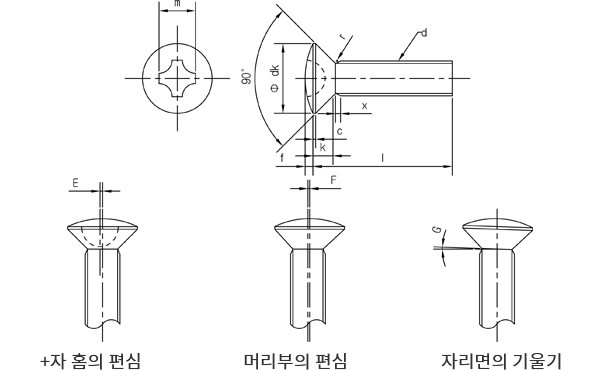

둥근접시머리 작은나사의 모양 · 치수
단위 : mm표를 좌우로 밀어 전체 규격을 확인할 수 있습니다.
| 나사의 호칭(d) |
피치 (p) |
+자홈 번호 |
dk | k | c | f | k+f | m | q | r | E | F | G | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 약 | 약 | 기준 치수 |
허용차 | 참고 | 최대 | 최소 | 약 | 최대 | 최대 | 최대 | |||
| M2 | 0.40 | 1 | 4 | 0 - 0.4 | 1.2 | 0 - 0.2 | 0.2 | 0.4 | 1.6 | 0 - 0.4 | 2.4 | 1.21 | 0.85 | 0.2 | 0.15 | 0.1 | 2˚ |
| (M2.2) | 0.45 | 4.4 | 1.3 | 0.2 | 0.5 | 1.8 | 2.7 | 1.52 | 1.14 | 0.22 | 0.2 | 0.15 | |||||
| (M2.3) | 0.40 | 4.6 | 1.35 | 0.2 | 0.5 | 1.85 | 2.7 | 1.52 | 1.14 | 0.23 | 0.2 | 0.15 | |||||
| M2.5 | 0.45 | 5 | 1.45 | 0.2 | 0.55 | 2 | 2.9 | 1.72 | 1.61 | 0.25 | 0.2 | 0.15 | |||||
| (M2.6) | 0.45 | 5.2 | 1.5 | 0.2 | 0.6 | 2.1 | 2.9 | 1.72 | 1.61 | 0.26 | 0.2 | 0.15 | |||||
| M3 | 0.50 | 2 | 6 | 0 - 0.5 | 1.75 | 0 - 0.3 | 0.25 | 0.7 | 2.45 | 0 - 0.5 | 3.8 | 1.63 | 1.11 | 0.3 | 0.25 | 0.2 | |
| (M3.5) | 0.60 | 7 | 2 | 0.25 | 0.8 | 2.8 | 4.3 | 2.13 | 1.6 | 0.35 | 0.25 | 0.2 | |||||
| M4 | 0.70 | 8 | 2.3 | 0.3 | 0.9 | 3.2 | 4.7 | 2.53 | 1.99 | 0.4 | 0.3 | 0.2 | |||||
| (M4.5) | 0.75 | 9 | 0 - 0.6 | 2.55 | 0.3 | 1 | 3.55 | 5.1 | 2.93 | 2.38 | 0.45 | 0.35 | 0.25 | ||||
| M5 | 0.08 | 10 | 2.8 | 0.3 | 1.2 | 4 | 5.3 | 3.13 | 2.58 | 0.5 | 0.35 | 0.25 | |||||
| M6 | 1.00 | 3 | 12 | 0 - 0.7 | 3.4 | 0 - 0.4 | 0.4 | 1.4 | 4.8 | 0 - 0.6 | 6.9 | 3.46 | 2.90 | 0.6 | 0.4 | 0.3 | |
| M8 | 1.25 | 16 | 0 - 0.8 | 4.4 | 0.4 | 1.8 | 6.2 | 8.6 | 5.16 | 4.56 | 0.8 | 0.5 | 0.4 | ||||
※ 위 치수는 참고용이며, 제품의 품질 향상을 위해 예고 없이 변경될 수 있습니다.
