작은 나사
Small Screw

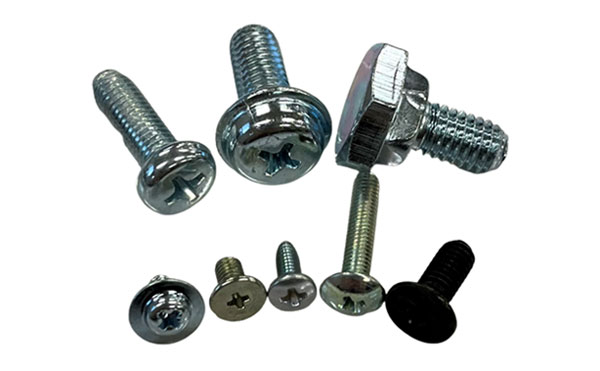

Flat Head Screw
접시머리 작은나사
머리 윗면이 평평하고 아래쪽이 원뿔형인 나사로
체결 후 머리가 표면과 평평하게 마감됩니다.

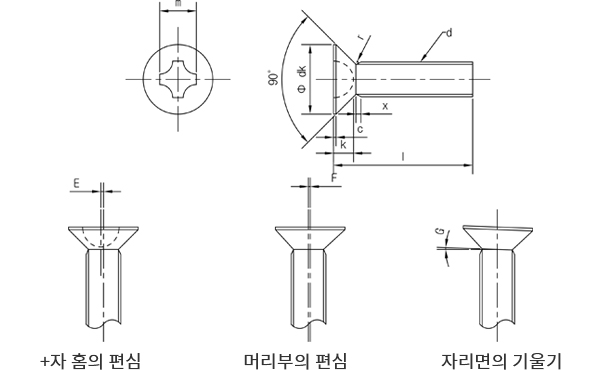

접시머리 작은나사의 모양 · 치수
단위 : mm표를 좌우로 밀어 전체 규격을 확인할 수 있습니다.
| 나사의 호칭(d) |
피치 (p) |
+자홈 번호 |
dk | k | c | m | q | r | E | F | G | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 약 | 참고 | 최대 | 최소 | 약 | 최대 | 최대 | 최대 | |||
| M2 | 0.40 | 1 | 4 | 0 - 0.4 | 1.2 | 0 - 0.2 | 0.2 | 2.2 | 1.01 | 0.65 | 0.2 | 0.15 | 0.1 | 2˚ |
| (M2.2) | 0.45 | 4.4 | 1.3 | 0.2 | 2.4 | 1.21 | 0.85 | 0.22 | 0.2 | 0.15 | ||||
| (M2.3) | 0.40 | 4.6 | 1.35 | 0.2 | 2.4 | 1.21 | 0.85 | 0.23 | 0.2 | 0.15 | ||||
| M2.5 | 0.45 | 5 | 1.45 | 0.2 | 2.6 | 1.42 | 1.05 | 0.25 | 0.2 | 0.15 | ||||
| (M2.6) | 0.45 | 5.2 | 1.5 | 0.2 | 2.6 | 1.42 | 1.05 | 0.26 | 0.2 | 0.15 | ||||
| M3 | 0.50 | 2 | 6 | 0 - 0.5 | 1.75 | 0 - 0.3 | 0.25 | 3.6 | 1.43 | 0.91 | 0.3 | 0.25 | 0.2 | |
| (M3.5) | 0.60 | 7 | 2 | 0.25 | 4.1 | 1.93 | 1.40 | 0.35 | 0.25 | 0.2 | ||||
| M4 | 0.70 | 8 | 2.3 | 0.3 | 4.5 | 2.33 | 1.79 | 0.4 | 0.3 | 0.2 | ||||
| (M4.5) | 0.75 | 9 | 0 - 0.6 | 2.55 | 0.3 | 4.9 | 2.73 | 2.19 | 0.45 | 0.35 | 0.25 | |||
| M5 | 0.08 | 10 | 2.8 | 0.3 | 5.1 | 2.93 | 2.38 | 0.5 | 0.35 | 0.25 | ||||
| M6 | 1.00 | 3 | 12 | 0 - 0.7 | 3.4 | 0 - 0.4 | 0.4 | 6.7 | 3.26 | 2.70 | 0.6 | 0.4 | 0.3 | |
| M8 | 1.25 | 16 | 0 - 0.8 | 4.4 | 0.4 | 8.4 | 4.96 | 4.36 | 0.8 | 0.5 | 0.4 | |||
※ 위 치수는 참고용이며, 제품의 품질 향상을 위해 예고 없이 변경될 수 있습니다.
