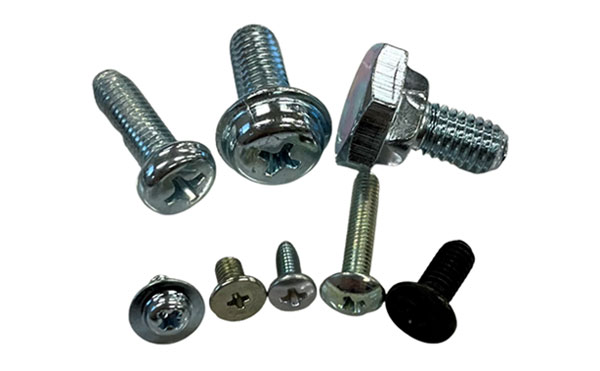

Truss Head Screw
트러스머리 작은나사
넓고 낮은 머리 형상으로 체결 면적이 넓은 나사로
외관이 부드럽고 고정력이 우수한 제품입니다.

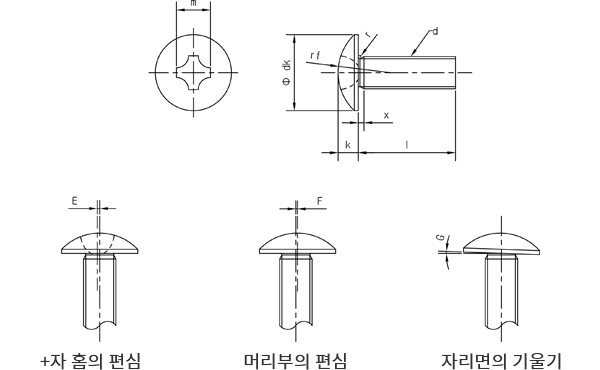

트러스머리 작은나사의 모양 · 치수
단위 : mm표를 좌우로 밀어 전체 규격을 확인할 수 있습니다.
| 나사의 호칭(d) |
피치 (p) |
+자홈 번호 |
dk | k | rf | m | q | r | da | E | F | G | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 약 | 참고 | 최대 | 최소 | 약 | 최대 | 최대 | 최대 | 최대 | |||
| M2 | 0.40 | 1 | 4 | 0 - 0.4 | 1.2 | ±0.1 | 3 | 2.2 | 1.01 | 0.65 | 0.1 | 2.6 | 0.15 | 0.1 | 2˚ |
| (M2.2) | 0.45 | 5 | 1.3 | 3.2 | 2.3 | 1.11 | 0.75 | 0.1 | 2.8 | 0.2 | 0.15 | ||||
| (M2.3) | 0.40 | 5.2 | 1.4 | 3.4 | 2.4 | 1.21 | 0.85 | 0.1 | 2.9 | 0.2 | 0.15 | ||||
| M2.5 | 0.45 | 5.7 | 1.5 | 3.7 | 2.5 | 1.32 | 0.95 | 0.1 | 3.1 | 0.2 | 0.15 | ||||
| (M2.6) | 0.45 | 5.9 | 1.6 | 3.9 | 2.6 | 1.42 | 1.05 | 0.1 | 3.2 | 0.2 | 0.15 | ||||
| M3 | 0.50 | 2 | 6.9 | 0 - 0.5 | 1.9 | ±0.15 | 4.6 | 2.9 | 1.72 | 1.34 | 0.1 | 3.6 | 0.25 | 0.2 | |
| (M3.5) | 0.60 | 8.1 | 2.2 | 5.4 | 4 | 1.83 | 1.3 | 0.1 | 4.1 | 0.25 | 0.2 | ||||
| M4 | 0.70 | 9.4 | 2.5 | 6.1 | 4.3 | 2.13 | 1.6 | 0.2 | 4.7 | 0.3 | 0.2 | ||||
| (M4.5) | 0.75 | 10.6 | 0 - 0.6 | 2.8 | 6.9 | 4.7 | 2.53 | 1.99 | 0.2 | 5.2 | 0.35 | 0.25 | |||
| M5 | 0.08 | 11.8 | 3.1 | 7.7 | 5 | 2.83 | 2.29 | 0.2 | 5.7 | 0.35 | 0..25 | ||||
| M6 | 1.00 | 3 | 14 | 0 - 0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 2.86 | 2.31 | 0.25 | 6.8 | 0.4 | 0.3 | |
| M8 | 1.25 | 17.8 | 0 - 0.8 | 4.8 | 11.7 | 7.8 | 4.36 | 3.78 | 0.4 | 9.2 | 0.5 | 0.4 | |||
※ 위 치수는 참고용이며, 제품의 품질 향상을 위해 예고 없이 변경될 수 있습니다.
